Egy angolszász centrírozó célszerszám használata a gyakorlatban

Egy angolszász centrírozó célszerszám használata a gyakorlatban

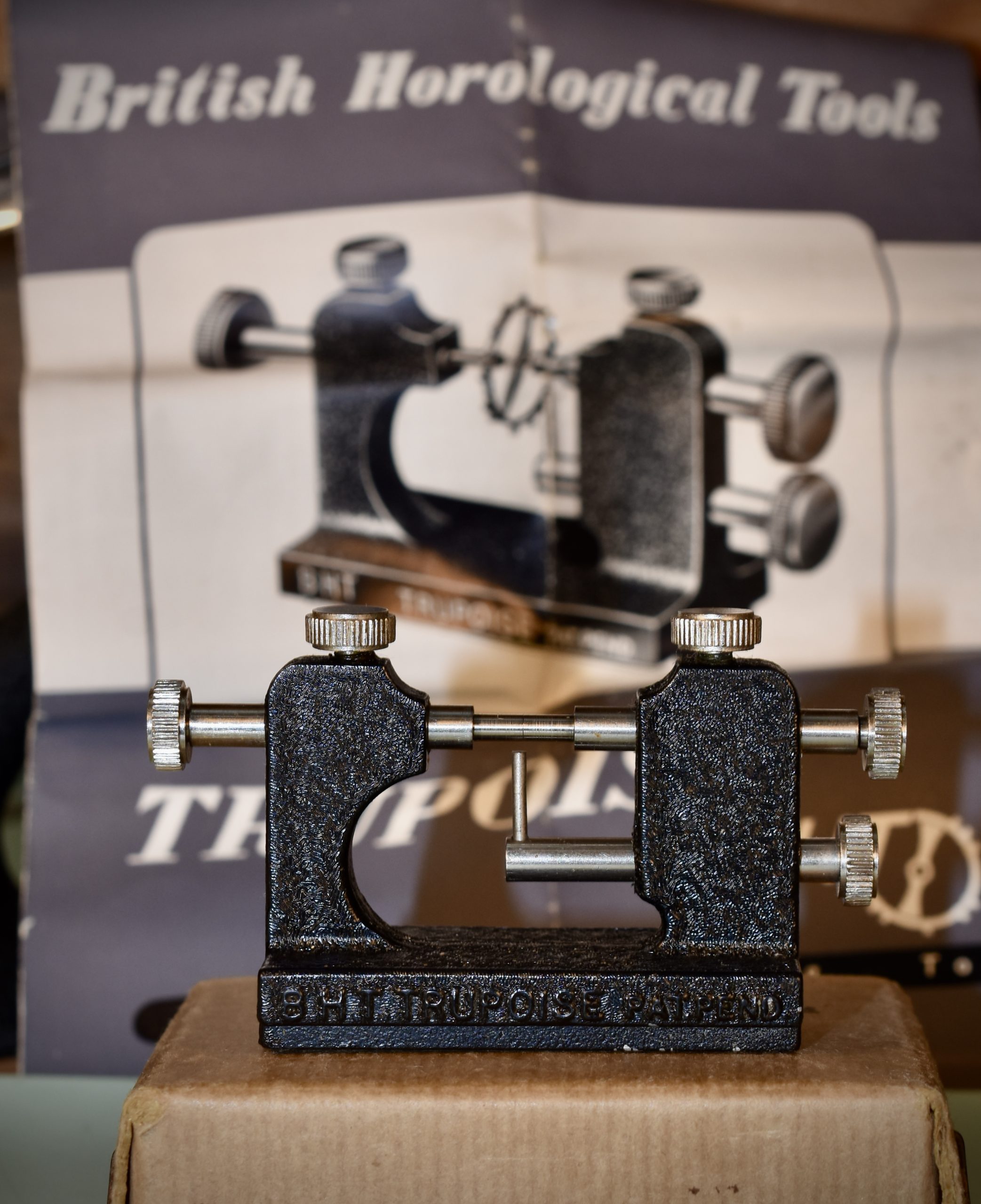

Svájci célszerszámok dominanciája hazánkban talán az elmúlt fél évszázadra vezethető vissza. Bergeon, Horotec, illetve egyéb márkanevek előtt rengeteg angolszász eredetű eszköz uralta a piacot. Ennek oka abban nyilvánult meg, hogy a második világháború idején az Angol óraipar komoly versenytársa volt Helvét versenytársának. Ezt a dicső korszakot testesíti meg a képen látható British Horogocal Tools által gyártott Trupoise elnevezésű billegőkerék-centrírozó. Gyári állapotban elérhető célszerszám lassan fél évszázadnyi múltra tekint vissza, ennek okán megérdemli, hogy bemutassam működését.

Korabeli dobozában forgalmazott eszközre láthatólag vigyáztak, állapota hibátlan. Eredeti csomagolása, illetve használati útmutatója is makulátlan állapotát tükrözi. Angol óraipar rengeteg újítást, illetve innovációt adott a világnak, amelyet sokan -tévesen- svájci eredetűnek tartanak. Ezen eszközök már korabeli metszeteken is felfedezhetőek, viktoriánus korabeli környezetben. Tulajdonképpen elmondható, hogy a billegőszabályzás megjelenése óta a gyakorlati műhelyfelszerelés részét képezi.

Kinyitva láthatóvá válik a célszerszám, amely finom kidolgozása okán billegő kerekek oldalirányú centrírozására alkalmas. Fekete bevonata eltér a svájci eszközök fényesre munkált, galvanizált kivitelétől. Formavilágából hiányzik a lant, illetve hárfa formájú, kecses megjelenés. Nem valamely kékvérű arisztokrata, hanem leginkább egy tömzsi, angol buldog kinézete jut eszébe annak, aki először kezébe veszi. Zsugor lakk elnevezésű (wrinkle finish) felülete sok, hasonló eszközön felfedezhető, melynek funkciója fogásában keresendő. Ritkán csúszik ki az ember kezéből, ezen kívül rendkívül kopásálló, ez az oka annak, hogy mérőeszközökön is alkalmazzák.

Zsebóra billegőkoszorúja így néz ki a gyakorlatban, hajszálrugó nélkül. Centrírozás lényege abban nyilvánul meg, hogy lengés közben ne térjen ki oldalirányba. Mivel felülről a billegő hídja, alulról pedig a horgony csapágylemeze helyezkedik el, bármely irányú elmozdulás hatására a koszorú elakadhat valamelyik alkatrészben. Ez az oka annak, hogy a koszorúnak centrálisan kell futnia optimális működéséhez. Akkor tegyük fel a centrírozó padra és lássuk, hogy működik mindez a gyakorlatban.

BHT centrírozó pad minden eleme szabadon állítható, tetszőleges irányban. Angolszász világban „ambidextrous” szóval illetik azokat az eszközöket, amelyek mind jobb, mind pedig bal kézre szabottak. Ennek okán ezen eszköz is bármely agy-féltekével használható, ráadásul letámasztva, vagy satuba rögzítve is alkalmazható. Felfogatására jellemző, hogy a csapok véget a billegőtengellyel azonos minőségű szintetikus kőcsapágy támasztja. Minderre azért van szükség, hogy a billegő minimális ellenállással fusson szabadon, akár annak eredeti helyén. Munkatávolságok tetszőleges állítása okán szinte bármilyen, billegő szabályzóval ellátott időmérő koszorúja felfogatható, szabályzás céljából.

Billegőtengely trombitacsapjának névleges átmérője alig két tized milliméter. Ezért rendkívül sérülékeny, így az alkalmazott Incabloc Shock Protection System , vagy KIF Anti-Shock System törésmentes csapágy rendszerek mintájára meg kell óvni a tengely végét a szabályzás közbeni sérüléstől. Erre szolgál a képen megtekinthető rugós megoldás, amely kizárólag szétszedés után látható. Felfogatás közben a két szabályzó rúdba épített finom szorítórugó megakadályozza a tengely végek deformációját. Ezen felül kissé rátolva előfeszíti a rögzítést, így nem alakul ki oldalirányú elmozdulás, amely befolyásolná a mérési folyamatot.

Felfogatva ezt a képet mutatja a billegő, centrírozás előtt. Működése roppant egyszerű, amely leginkább a bicikli kerekeinek centrírozásához hasonlítható. Célszerszám kőcsapágyban végződő csapjai teszik rendkívülivé ezt a célszerszámot. Megfelelő felfüggesztést követően a billegőkerék már egy gyenge fuvallatra is elindul.

Természetesen a billegőkerék forgatásához alkalmazott fuvallat nem jön magától, ezért érdemes egy lencsetisztításhoz használatos porfújó segítségét igénybe venni. Megfelelő szögben tartva egyetlen nyomásra mozgásba lendíthető a billegőkerék. Ezen eljárás tekinthető a meghajtásnak, amely tulajdonképpen a mozgatás motorja. Ezen módszerrel anélkül vihető át forgatónyomaték, hogy fizikailag hozzáérnék a billegő koszorúhoz.

Szabad forgás oldalirányú kilengése a szabályzó stift eltolásával mérhető leginkább. Billegő koszorúban felfedezhető nyolcas csak akkor látható, amikor a szabályzókar már majdnem a koszorú oldalát érinti. Ilyenkor a billegő oldalirányú elmozdulása okán beleakad a szabályzókarba. Ebből látható, melyik irányba kell a koszorú küllőit finoman hajlítani. Ebben az esetben már nem légpumpát, hanem egy keféből kihúzott, gyufaszálra erősített menesztő-alkalmatosságot használok segédeszközként.

Szabályzótolóka közelítésével elérkezett az a pont, amikor annak oldalirányú kilengése okán elakad szabad mozgásában. Ekkor jön a művelet legfontosabb mozzanata, egyenesbe kell hozni a billegő koszorúját. Amikor minimális érintőfogás mellet is szabadon forog, befejeződött a művelet.

Oldalirányú centrírozást befejeztével elérkezett az utolsó művelet, amely egy billegőmérleg segítségével kivitelezhető. Immáron oldalirányú kilengése optimális, de beszerelés előtt meg kell győződni arról, hogy a koszorú súlyelosztása arányos-e. Ehhez egy másik célszerszámra, úgynevezett billegő mérlegre van szükség, amely a képen megtekinthető. Tengely végeit szintetikus kőpofákra helyezve kimérhető a kiegyensúlyozatlanság mértéke. Ez annyit jelent a gyakorlatban, hogy a billegőkoszorú mindig arra a pontra fog visszalendülni, ahol többlet teher mutatkozik a súlyzó csavarokon. Ezen többletsúly szakszerű kompenzálását követően minden irányba szabadon mozog a mérleg pofáin. Ez is egy összetett művelet, melynek részletei erre a linkre kattintva megtekinthetőek.

Mérleg háromlábú kialakítása kiküszöböli a célszerszám billegését. Mivel ezek finom menettel egyenként állíthatóak, némi finomhangolást követően elérhető a tökéletes egyensúly, amely a művelethez elengedhetetlen. Pár percnyi mérést követően a billegőkoszorú centrikus, ezen felül súlyeloszlása is optimális, ennek okán indulhat a próbajárat. Ezek a műhelyfelszerelések ritkán kerülnek alkalmazásra, viszont ebben az esetben nélkülözhetetlenek.

Centrírozás, illetve kiegyensúlyozást követően az alkatrész próbája következik, saját helyén. Kerékrendszer, horgony, illetve hajszálrugó nélkül beszerelve szabadon és centrikusan kell forognia a billegő koszorúnak. Ebben az esetben is az egyetlen meghajtás szintén a légpumpára korlátozódik. Ráfújva mindenféle ellenállás nélkül, majd egy percen keresztül forognia kell a billegőnek, kitérés, illetve excentricitás nélkül.

Billegőkoszorút mindenhol centrírozni kellett, régiótól függetlenül. Sajnos a vasfüggöny mögött élő szocialista országok órásainak nem futotta ilyen jó minőségű célszerszámra. Ezért sokszor egy kiszuperált zsakóból, vagy egy régi párhuzam szorítóból készítettek használható eszközt. Törött ébresztőóra rugóból készült ellenőrző lemez tette a dolgát, amelyet egy ÁPISZ-ban kapható körző alkatrészei tettek teljessé. Pár száz forintból készített szélszerszámot a hiánygazdaság hívta életre, némi kreativitással fűszerezve. Ritkán, főleg hagyatékból elő szokott kerülni ilyen, illetve ehhez hasonló technikai érdekesség az 1950-es évek közepéről, amelyen néha még a készítő neve is felfedezhető. Mit ad isten, az távol-keleti virtuális piacterek kínálatában máig felfedezhető ezen kelet-európai órások által megalkotott konstrukció organikus megfelelője. Pár ezer forintért meg is rendelhető, vámkezeléssel, szállítási garanciával, több mint két hetes kézbesítési határidőre.

Ilyen, illetve ehhez hasonló kéziszerszám hazánkban is elérhető volt, műhelyfelszerelés gyanánt az Órások Szövetkezetének kínálatában. Funkciója azonos az általam bemutatott angolszász készlettel, de lényegesen puritánabb kivitelben. Bejegyzésemben szereplő  British Horogocal Tools által gyártott papírdobozos „Trupoise” célszerszám ritka kincs hazánkban. Újszerű állapotában alig elérhető, ennek okán köszönettel tartozom Lákovics Norbert Órásműhelyének, aki egy publikáció erejéig, de kölcsön adta részemre ezt a kivételes BHT billegőkerék centrírozó készletet. Örömömre szolgált, hogy a beavatkozás gyakorlati részleteit megoszthattam minden kedves olvasómmal.

Maradok tisztelettel: Kőnig Levente www.watchmaker.hu
